第一部分 音頻環境建立的基本概念
前言：在視聽環境的分類上視、聽系統大多是分開的，但在感官上，人們要求的是視聽環境的統一和諧和同步，所以我們?cè)诮⒏呱械亩嗝襟w廳堂環境當中，高素質的專業視頻顯示系統同樣需要高素質的音頻系統與之配套。
我們本著為多媒體的視頻顯示環境，創建一個完整的音頻環境而編制這套音頻環境的參考資料，下面我們就針對典型音頻環境中的應用，給用戶一個清晰的基本系統應用的概念，在以后的銷售和工程應用中提供參考
一、電聲設備的組成
音頻環境的建立離不開電聲設備，它由以下四個部分組成：
1、聲源設備——指拾音設備、影音信號播放設備如：拾音話筒、CD、MD、DAT、DVD等設備；
2、調控設備——指對聲源設備送出的音頻信號等多路的音頻信號進行前級的放大和混音輸出、音頻信號處理的設備，如：調音臺、均衡器、反饋抑制器等設備；
3、放大設備——指對經過調控設備混音輸出、信號處理后的信號進行后級功率放大設備，這里指專業功率放大器；
4、 重放設備——指將經過后級功率放大器放大的音頻信號進行電—聲轉換并釋放表現出來人耳可懂的聲頻信號的設備，這里指揚聲器；
二、重要術語
1、聲壓級——人耳可聽的聲壓范圍非常大，期間相差一百萬倍，用聲壓來表示和計算都很麻煩，人們引用聲壓的相對大小稱之為聲壓級來表示聲壓的強弱，以分貝（dB）為單位表示，在音響工程中有一個很重要的概念是：距離每變化一倍，聲壓級就相差6 dB，功率增加一倍，聲壓級增加3 dB，聲壓級以及相關環境的參考見下表：
| 0DB |
30DB |
50DB |
60DB |
100DB |
140DB |
160DB |
180DB |
| 可聞 |
鐘擺聲 |
一般對話 |
大聲說話 |
飛機引擎 |
飛機起飛 |
導彈發射 |
核爆炸 |
2、靈敏度——它的定義是饋給揚聲器1瓦功率的電信號，離揚聲器軸線1米處產生的聲壓級為揚聲器的靈敏度。它是衡量揚聲器系統電聲轉換效率的重要參數，也是衡量揚聲器性能的重要指標，同樣功率的揚聲器，A的靈敏度比B的高6 dB，那么要得到聲場中相同的聲壓，A用一只，B就要用4只，A用一臺功放機推動，B就要用同樣的功放機四臺推動才能達到A的聲場效果。
3、擴聲功率——指達到系統的設計聲壓級時，系統的擴聲設備所需要的額定功率，系統的聲壓級是通過它來表現的，而且它的選定對工程造價影響較大。
4、混響時間——定義是一個穩定的聲音信號突然中斷后，在廳堂內的聲壓級跌落60 dB所需要的時間，它的參數由建筑結構和裝飾材料決定，是廳堂非常重要的建筑聲學屬性參數，它的取值對廳堂的音質影響非常大，200平方米以下的環境可取0.8~1秒，200~400平方米的環境可取1.0~1.2秒，以上為參考值。
第二部分 音頻環境建立的系統組成介紹
一、定義廣泛的多媒體視聽環境控制中心——SRP-X351P
專業功放機+調音臺+A/V切換器+U頻話筒接受機+緊急廣播強切+紅外遙控
SONY專門設計的SRP-X351P/X350P已經不單單只是傳統概念上調音臺了和擴音機，專為多媒體時尚的廳堂環境使用而設計：
音頻集成了功放、混音、話筒；
視頻集成了分配、切換、S視頻、復合視頻；
音視頻信號同步控制完成；
內置緊急廣播EMG強切功能配合外部公共廣播系統同步工作；
內置的擴展槽可方便的將SONY的U波段話筒接收模塊插入使用；
配備紅外線全功能遙控器，實現外部音源如DVD/CD/MD/TAPE的播放控制和系統的音量和啞音等功能；
★提供4只平衡式話筒輸入端口，單獨備有48V幻象電源，方便電容話筒的輸入，另第四只話筒可以選擇前面板單獨直插輸入；
★提供2套無線話筒的插槽，可以選購SONY的WRU-806A或WRU-801A無線話筒U波段接收模塊;
★3級立體聲輸入通道，ST1和ST2是獨立的2組音頻輸入，ST3包含4套立體聲輸入，4路視頻可以選擇4路普通視頻和S端子視頻輸入；
★外接效果器的輸出和輸入端口；
★緊急廣播EMG信號強切功能；
★內置功放2x170W的功率放大能力；
★無線全功能遙控如：CD、MD、TAPE自動播放控制，4級音視頻選擇切換;系統音量控制、靜音控制等等；
★提供2組音視頻輸出，主輸出和錄音輸出。
★通過無限制的組合增減可簡單方便的用于各類多媒體演示廳環境。
二、使用靈活簡單、外型小巧的多功能混音控制器——SRP-X100
易于控制的多功能通道混音器 ， 通道1-2話筒輸入，通道3-6，提供4路話筒/線路選擇輸入,+48V幻象供電選擇，XLR輸入端子；通道7-9，提供3組立體聲線路輸入 輸出部分提供三組線路混音輸出：主混音輸出XLR端子一對，輔助輸出/錄音輸出2組PHONO接口端子 國際標準19英寸安裝機架，只有1U（2.54CM）的高度，2.6kg
三、Sony揚聲器系統
目前體積大，靈敏度低的揚聲器逐漸被性能更優異的體積小靈敏度高的揚聲器所取代，Sony的專業揚聲器表現的就是這個發展方向，以人聲為本，創造自然。
Sony的揚聲器型號并不多，但無論從規格、型號分布到外型的設計，和一般專業概念的揚聲器相比，設計理念有其獨到之處，如今時尚的多媒體廳堂的擴聲不僅僅是人聲的重放，涉及的音頻資料的重放已很廣泛。并要求外型美觀時尚、小巧且性能出眾。專為配合時尚的多媒體廳堂的擴聲，Sony設計了小巧、美觀、且聲效很高的小型揚聲器，SRP-S1000/S900/S720/S730/S520/S420/S320，七款揚聲器適合于400平方米左右，60平方米以上的廳堂的擴聲，外型十分小巧玲瓏。SRP-S1000，只有57CM高，在額定功率輸入的情況下，聲壓級可達126.5dB；最小的SRP-S320只有 22CM×14CM× 16CM，但在額定功率輸入時，聲壓級可達106dB，且以上揚聲器系統都留有3倍的工作余量，無論從頻響還是聲效轉化上，SONY的這幾款揚聲器性能是最好的。
SONY的專業功率放大器，SRP-P50/P15/P26也是精選高質量的元件，采用防震及防磁結構設計，為SONY以上幾款揚聲器獲得優異的聲音質量和可靠性提供了保證。
三、音頻環境建立的系統集成性
Sony為用戶提供了完整的音頻應用解決方案，包括聲源設備、調控設備、放大設備、重放設備的全部產品，可以靈活的根據不同的多媒體環境應用組合，具有市場同類產品無法實現的功能，我們就以Sony的多媒體視聽環境控制中心SRP-X351P為核心，通過Sony七款小型揚聲器，加上一些輔助的聲源設備、和周邊器材，為多媒體廳堂環境列出幾個不同環境的案例，供大家參考！
第三部分 Sony多媒體音頻擴聲系統的組合應用
.3.1、多媒體電視投影墻及數據投影機的音頻環境組合
環境背景：用到大屏幕投影電視墻和數據投影機的環境，在信號源上大多都要求進行多種媒體的信號源進行現場交流，包括CD、MD、DVD、VCR、人聲等信號的真實回放，那么我們根據服務面積的不同提供幾種參考方案
Sony多媒體音頻擴聲系統配置

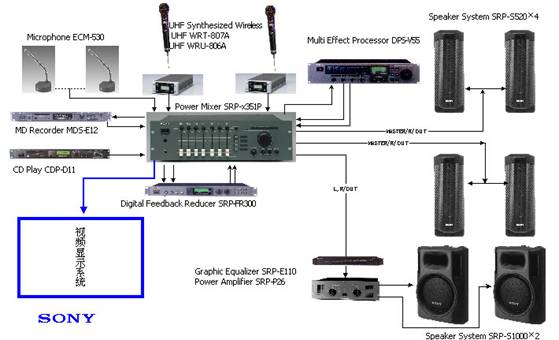

方案一（350平方米的音頻環境組合）
名稱 型號 數量/單位
1. AV有源中央處理器 SRP-S351P 1臺
2. 300W全音域揚聲器 SRP-S1000 2只
3. 80W全音域揚聲器 SRP-S520 4只
4. 專業功放機 SRP-P26 1臺
5. 數字反饋抑制器 SRP-FR300 1臺
6. 專業均衡器 SRP-E210/110 1臺
系統圖例
選購件：
名稱 型號 數量/單位
7. U波段無線話筒 WRT-807A 2只
8. U波段無線話筒模塊WRU-806A 2塊
9. 專業鵝頸會議話筒 ECM-530 2只
10. 專業數字效果器 DPS-V55M 1臺
11. 專業CD/DVD播放機 CDP-D11/K350 1臺
12. 專業MD播放機 MDS-E12 1臺
此種多媒體視聽環境，可以進行多種信號源的交流，如視頻展示臺、VHS錄象機、DVD播放機等音視頻同步信號都可以通過SRP-X351P來完成遙控的視聽同步控制，像中型的多媒體演示廳、指揮中心等音頻環境都可以在此基礎上隨實際環境的不同進行增減擴充，如果考慮娛樂演唱的需求，可以增加一臺效果器，無線話筒和會議話筒等設備視實際情況進行選擇配置；

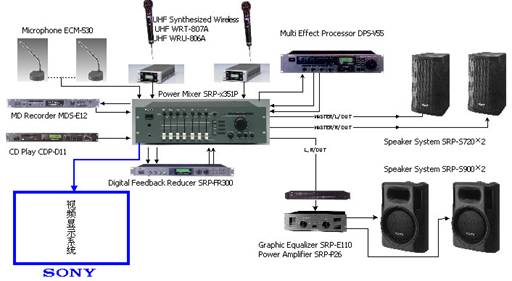

方案二：（200-300平方米的音頻環境組合）
名稱 型號 數量/單位
1. AV有源中央處理器 SRP-S351P 1臺
2. 200W全音域揚聲器 SRP-S900 2只
3. 110W全音域揚聲器 SRP-S720 2只
4. 專業功放機 SRP-P15 1臺
5. 數字反饋抑制器 SRP-FR300 1臺
系統圖例
選購件：
名稱 型號 數量/單位
6. U波段無線話筒 WRT-807A 2只
7. U波段無線話筒模塊WRU-806A 2塊
8. 專業鵝頸會議話筒 ECM-530 2只
9. 專業數字效果器 DPS-V55M 1臺
10. 專業CD/DVD播放機 CDP-D11/K350 1臺
11. 專業MD播放機 MDS-E12 1臺
此種多媒體視聽環境，可以進行多種信號源的交流，如視頻展示臺、VHS錄象機、DVD播放機等音視頻同步信號都可以通過SRP-X351P來完成遙控的視聽同步控制，像中型的多媒體演示廳、指揮中心等音頻環境都可以在此基礎上隨實際環境的不同進行增減擴充，只是參考的服務面積不同而已；

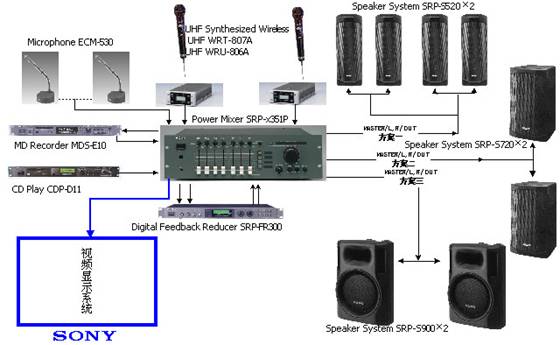

方案三（120米——180平方米音頻環境的組合）
名稱 型號 數量/單位 單價
1、 AV有源中央處理器170W SRP-S351P 1臺
2、 110W全音域揚聲器 SRP-S720 2只 方案①
3、 80W全音域揚聲器 SRP-S520 4只 方案②
4、 200W全音域 SRP-S900 2只 方案③
5、 數字反饋抑制器 SRP-FR300 1臺
系統圖例
選購件：
名稱 型號 數量/單位
6. U波段無線話筒 WRT-807A 2只
7. U波段無線話筒模塊WRU-806A 2臺
8.專業鵝頸會議話筒 ECM-530 2只
9. 專業CD/DVD播放機 CDP-D11/K350 1臺
10 專業MD播放機 MDS-E10 1臺
上面的音頻組合適用于中小型的會議廳、培訓中心、課堂環境的音頻擴聲系統，服務面積可參考①②③的選擇配置可從120平方米擴展到180平方米左右的環境，根據應用環境的不同需求，可以和Sony音頻會議系統配套使用，用于會議廳中的多人組的發言討論系統。

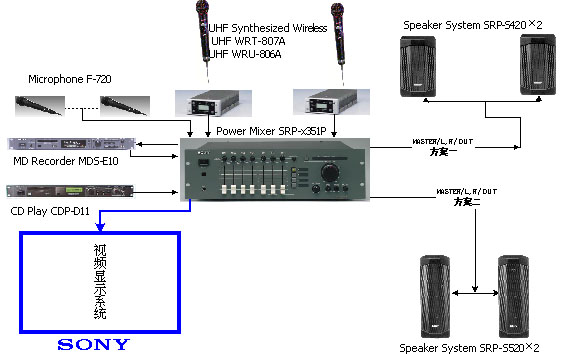

方案四（60-80平方米音頻環境的組合）
名稱 型號 數量/單位
1. AV有源中央處理器170W SRP-S351P 1臺
2. 60W全音域音箱 SRP-S720 2只
3. 80W全音域揚聲器 SRP-S520 2只
系統圖例
選購件：
名稱 型號 數量/單位
6. U波段無線話筒 WRT-807A 2只
7. U波段無線話筒模塊WRU-806A 2臺
8. 專業人聲表演話筒 F720 2只
9. 數字反饋抑制器 SRP-FR300 1臺
9. 專業CD/DVD播放機 CDP-D11/K350 1臺
10 專業MD播放機 MDS-E10 1臺
上面的音頻組合適用于小型的多媒體演示廳、培訓中心的音頻擴聲系統，服務面積可參考①②的選擇配置可從60平方米擴展到80平方米左右的音頻服務環境， 用戶不同的需求可以選擇相應的選購設備來滿足實際的環境要求。

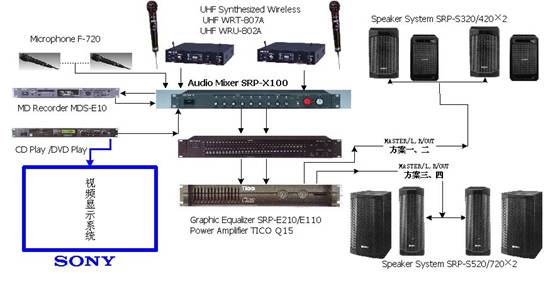

方案五（40-100平方米音頻環境的組合）
名稱 型號 數量/單位
1. 多功能混音器 SRP-X100 1臺
2. 50W/60W全音域揚聲器 SRP-S320/420 2只 方案①②
3. 80W/110W全音域揚聲器 SRP-S520/720 2只 方案③④
4. 專業功放機 TICO/Q15 1臺
系統圖例
選購件：
名稱 型號 數量/單位
6. U波段無線話筒 WRT-807A 2只
7. U波段無線話筒模塊 WRU-802A 2臺
8. 專業人聲表演話筒 F720 2只
9. 專業均衡器 SPR-E210/110 1臺
10. 專業CD/DVD播放機 CDP-D11/K350 1臺
11\ 專業MD播放機 MDS-E10 1臺
上面的音頻組合適用于小型到中型的多媒體演示廳、培訓中心的音頻擴聲系統，服務面積可參考①②③④的選擇配置可從40平方米擴展到110平方米左右的音頻服務環境，用戶不同的需求可以選擇相應的選購設備來滿足實際的環境要求，在實際的應用當中，都可以以上面的方案為藍本，進行環境的靈活擴展應用；
|
